來源：本站 發布時間：2019/02/12
分享到 :

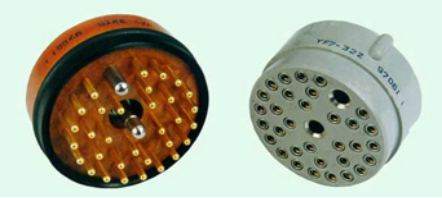

YF7型剪切分離電連接器接插件主要用于軍用電子系統的電路連接和發射時的切斷分離。插頭可重復使用。剪切分離產品一般由三部分組成，插頭、插座和剪切部分。其顯著特點是剪切部分的每一個接觸件都設計了薄弱環節，當插頭與插座受到足夠大的反向的徑向力作用時，薄弱環節剪切斷開。剪斷后，剪切部分被分成二部分，一部分留在插頭上，一部分留在插座上。剪斷后，剪切后的二部分會在較近的距離內發生相對位移，在此過程中，由于接點上仍然帶電，所以，結構上要能夠保證移動過程中，各接點不會發生相互接觸。YF7產品是通過在絕緣體上設計凸起結構，防止短路的發生。由于接觸件有薄弱環節，所以接點的額定電流與插針孔外露的尺寸大小會不一致。
YF7剪切分離電連接器型號標志如下：
型號標志 YF7 － 32 T
① YF是圓形分離電連接器
②7是設計序號
③ 32是芯數：6，32
④ T是電連接器類別：T-插頭，Z-插座，TS-剪切頭
YF7剪切分離電連接器主要技術特性如下：
工作電流 6芯 8A(2個) 5A(4個)
32芯 5A(32個)
接觸電阻 ≤10mΩ
絕緣電阻
標準大氣條件：32芯≥5000MΩ、6芯≥1000MΩ；
高溫條件： ≥500MΩ
潮濕條件：≥20MΩ
低溫條件：≥500MΩ
耐電壓
標準大氣條件：AC 1500Vrms
低氣壓條件：AC 200Vrms
潮濕條件：AC 500 Vrms
剪切力：6芯為4200±500N；32芯為4500±500N
機械壽命：300次
執行標準：Q/Ag1.069-89《YF7型剪切分離電連接器技術條件》
“YF7型剪切分離電連接器接插件”，就分享到這來，有什么不明白的可以聯系客服，我們將為您詳細解答，歡迎大家繼續關注。鵬基精密成立于2005年，是一家集研發、制造、銷售、服務于接器金屬零部件的研發加工定制。擁有專業的設計研發團隊，可自行設計自動化生產加工設備、自動化檢驗設備、自動化包裝設備，多種設備和技術獲得了國家專利。是美國Molex（莫仕）、Amphenol（安費諾）、中航的合格供應商。
